一、 產品概述及目的

　　1、 概述

　　隨著人類社會的不斷進步和科學技術的發展，人類的生產、生活方式趨于集中，城市的規模越來越大，人們在城市里的生存空間卻越來越小，于是出現了要利用空間的理念，城市中開始建設立體建筑、立體交通和立體停車庫。由汽車保有量的增加帶來的停車數量問題就付出水面，由平面停車向立體停車，由簡單機械停車向計算機管理高度自動化的現代立體停車演變，成為具有較強的實用性、觀賞性和適合城市環境的建筑。

　　另一方面，隨著新能源汽車的快速發展和各級政府支持，有力帶動了電動汽車充電站的發展步伐，電動汽車充電站作為新能源戰略和智能電網的重要組成部分，為未來電動汽車的進步推廣普及起到了積極的推動作用。為適應電動汽車產業的迅猛發展，電動汽車充電設施建設也呈現良好發展勢頭，中國各地紛紛建立電動車充電站，地方政府成電動汽車充電站建設關鍵推手。2010年以來，從沿海到內陸各地，20多個省市宣布進入充電站建設，全國電動車充電配套項目已在大中型城市開始涌現。隨著電動汽車行業發展，配套設施市場在逐漸擴大。

　　結合以上所述情況和從新能源市場得到的反饋，電動汽車大中型充電站建設和城市布局充電樁等基礎設施，需要投入大量土地資源和前期建設成本，且城市內很難找到合適的大面積建站土地，一套既節省用地又節省建設成本的充電設施方案成為當下的市場需求。

　　為解決這一尷尬問題，將立體停車庫與充電系統向結合，開發生產出一套通過式立體充電系統，可較好的實現解放土地和快速充電問題。以6層車庫為例，每百平方米解決30個左右充電車位，且使用快速充電設備能在30-100分鐘內完成充電任務，完全適用于各充電站和市區內港灣式充電點的市場需求，也引起了市場興趣。

　　2、 產品的特色

　　作為廣大電動車使用者(出租公司和普通消費者)，多點布局提供便捷的充電服務已成基本需求，而這與目前大中型城市市區密集的現狀沖突;而推出一款占地少、車位多、安全且使用方便的立體充電系統，成為一套整體解決方案解決城市行業發展和資源的矛盾。

　　3、 行業狀況：

　　目前新能源電動汽車處于大規模啟動階段，國家和各大示范地市都相繼出臺政策和財政支持，特別是對本土汽車企業的產業扶持，對充電系統的基礎建設工作力度逐漸增強并加速向二三線城市推廣。

　　4、 適用對象

　　A、 大型充電站的建設應用;

　　B、 小區的停車充電解決方案;

　　C、 市區分布快速充電港灣的經營建設;

　　D、 其他。

　　5、 總結

　　停車難，是國內一線城市的普遍現象;充電難，是制約新能源車在國內推廣的較大障礙。而立體充電庫產品就很好地解決了停車難、充電難的問題，為未來新能源車的推廣鋪平了道路。

　　二、 方案介紹(與平面場站的對比)

　　根據充電站配置面積的大小初步有兩套使用方案，若方案按6層計算，即：

　　1、 方案一：基本單元31車位

　　六層六列31車位充電庫為例，以充電要求不同可配備充電樁8-31臺;另規劃一條寬8米的通道;示意圖對比如下：

　　1)立體充電站31車位數據

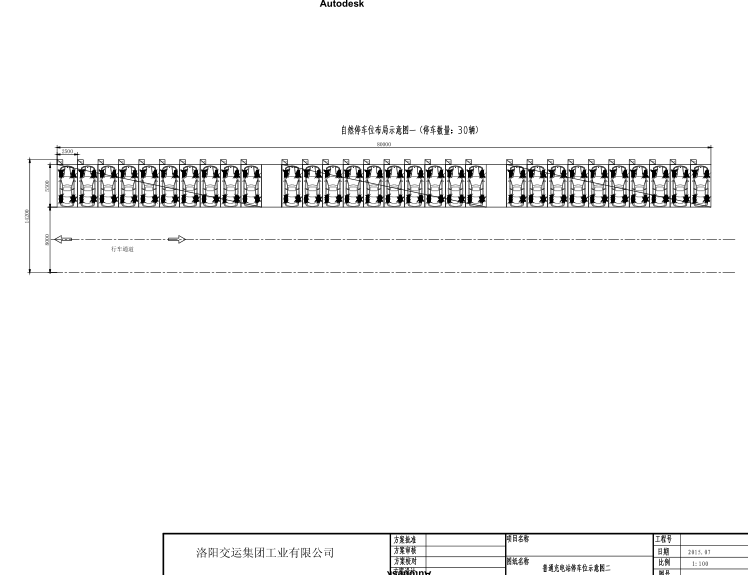

　　2)常規充電庫30車位數據

　　2、 方案二：基本單元62車位

　　六層六列31車位車庫兩臺，共62車位，以充電要求不同可配備充電樁16-62臺;另規劃一條寬6米的共用通道，車輛有序進出，示意圖對比如下：

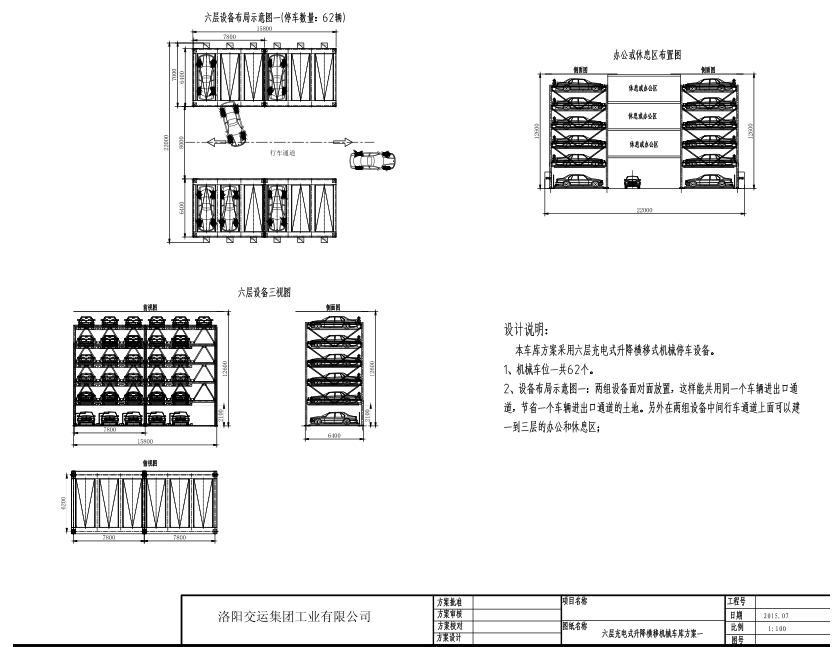

　　1)立體充電站62車位數據

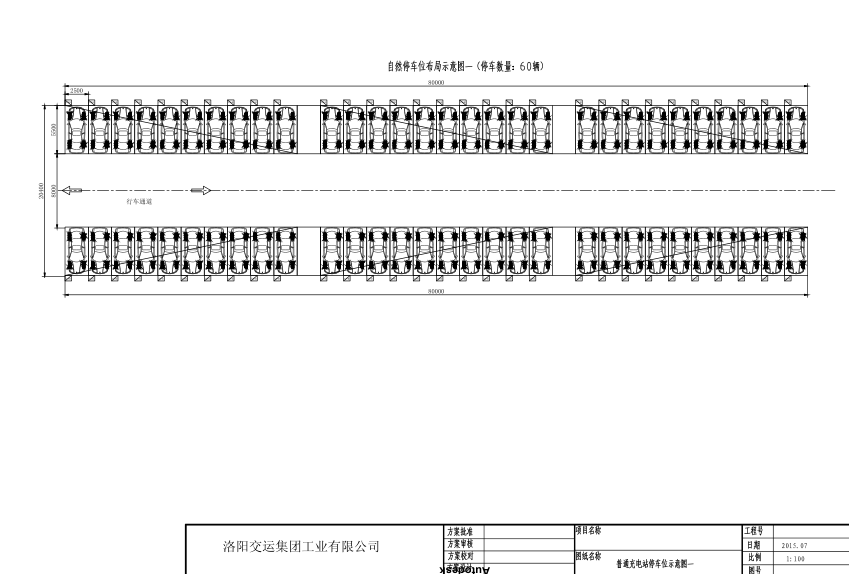

　　2)常規充電庫60車位數據

　　三、 車位的參數與性能

　　1、 名稱：六層三列鋼絲繩升降橫移式立體車庫

　　2、 車位數量：10-12車位

　　3、 結構尺寸：單車位(帶樁)6m*2.6m

　　4、 停車規格：

　　1) 停車尺寸：1層： 5200mm*1850mm*2000mm(長*寬*高)

　　2-6層：5200mm*1850mm*1950mm(長*寬*高)

　　2) 停車重量：≤2000KG;

　　5、 升降速度：

　　1) 提升速度：2-4層：5.6m/min; 5-6層：8m/min

　　2) 橫移速度：8m/min

　　3) 單車最大取車(第6層)時間95s

　　4) 升降電機2.2/3.7KW。橫移電機0.2KW.
